Umbau-Beispiel: BLAUPUNKT 7A79, Bj. 1939

HORCH 853

Der Eigentümer besitzt einen HORCH 853 Cabrio, Bj. 1937.

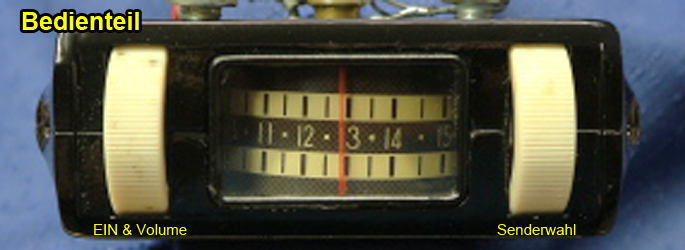

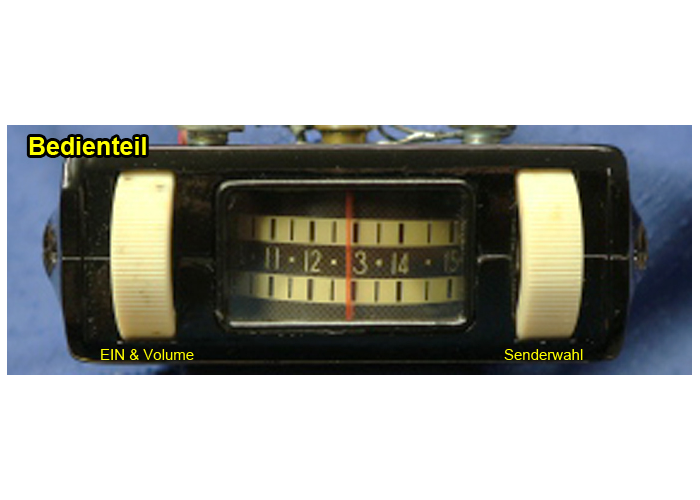

Bedieneinheit

Das Fahrzeug wurde original mit einem Radio BLAUPUNKT 7A79 ausgestattet. Dessen Bedieneinheit ist in die Fahrzeugkonsole integriert und besitzt zwei Regler für

Ein/Lautstärke und
Senderwahl.

Das recht voluminöse Radio wurde unter der Konsole eingebaut, die Verbindung zum Radio wird mit zwei biegsamen Wellen hergestellt.

Das Radio soll nun wieder einen Gebrauchswert erhalten mit folgenden Eigenschaften:

Spannungsversorgung für 12V Bordspannung (entstört), Minus an Masse
Einbau eines UKW-Moduls

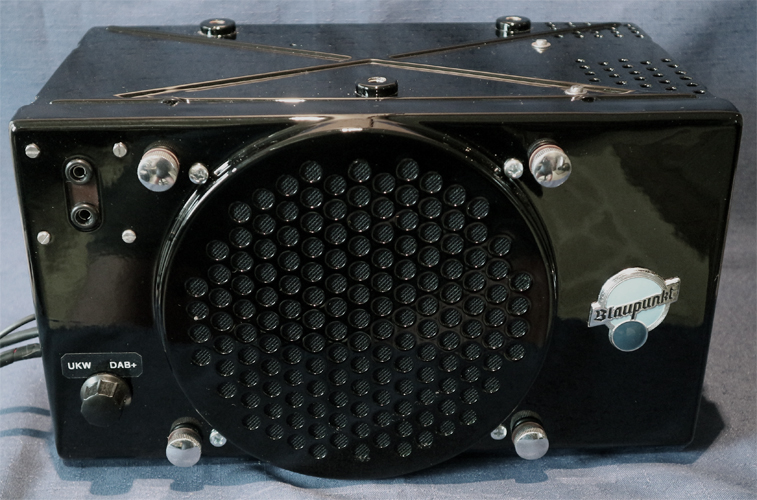

Anschluss für einen DAB+-Empfänger, schaltbar mit dem originalen Wellenschalter auf der Radio-Vorderseite
Die Fronten von Bedieneinheit und Radio müssen unverändert bleiben!

Beim Umbau wurden möglichst viele Originalteile des Radios erhalten:

Bedieneinheit mit den biegsamen Wellen und der Mechanik
Mechanik zur Sendereinstellung, einschließlich der Drehkondensatoren
Stahlröhren und deren Verdrahtungen
Lautstärkeregler
interner Lautsprecher
Anschluss für Zweitlautsprecher
Wellenschalter

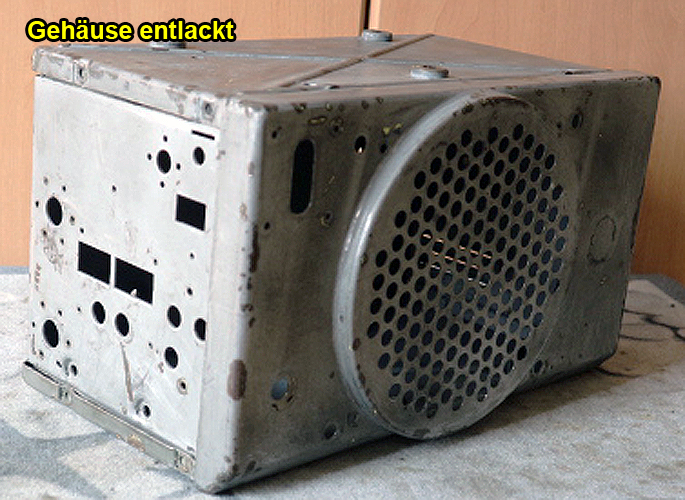

Die Bilder zeigen das Radio vor und nach dem Umbau:

1 / 9

2 / 9

3 / 9

4 / 9

5 / 9

6 / 9

7 / 9

8 / 9

9 / 9

❮❯

Für technisch Interessierte gibt es hier

Bedienungsanleitung

Schaltplan

Wenn Sie ein wertvolles Röhren-Autoradio besitzen, das Sie restauriert und/oder umgebaut haben möchten, können Sie mich gerne kontaktieren. Wir erarbeiten dann gemeinsam ein Konzept nach Ihren Wünschen.
