Umbau-Beispiel: PHILCO MOPAR 848

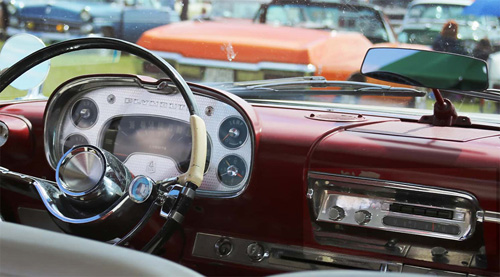

Das Radio im Plymouth Belvedere

Der Eigentümer besitzt einen Plymouth Belvedere von 1957, in dem sich ein PHILCO MOPAR 848 befindet. Die Chromfront ist in die Konsole integriert, also muss das Radio, bzw. dessen Front erhalten bleiben.
Aus Kostengründen soll das Radio nur einen Stereoverstärker erhalten, sowie einen Anschluß für einen DAB+ Empfänger. Somit erhält das historische Radio aus den 1950er Jahren einen excellenten Klang bei optimaler Sendervielfalt. Der DAB+-Empfänger wird z.B. mit Klettband links neben dem Radio befestigt.
Spannungsversorgung und Signalübertragung werden mit einem Spezial-Anschlußkabel absolut störungsfrei erledigt.
Die Fahrzeugantenne wird über einen Antennsplitter mit integriertem Verstärker mit dem DAB+-Empfänger verbunden und sorgt für beste Signalstärke.

Eigenschaften:

Spannungsversorgung mit 12V
2 x 18W Stereoverstärker für 2 vordere Lautsprecher (4 Ω)
Anschluss für einen DAB+-Empfänger mit Ladebuchse und AUX-Eingang (UKW)
Antennenkabel für den DAB+-Empfänger über Stababtenne und 20 dB-Verstärker
USB-Buchse für die Aufladung von z.B. Smartphones
Line-Ausgang an Cinch-Buchsen

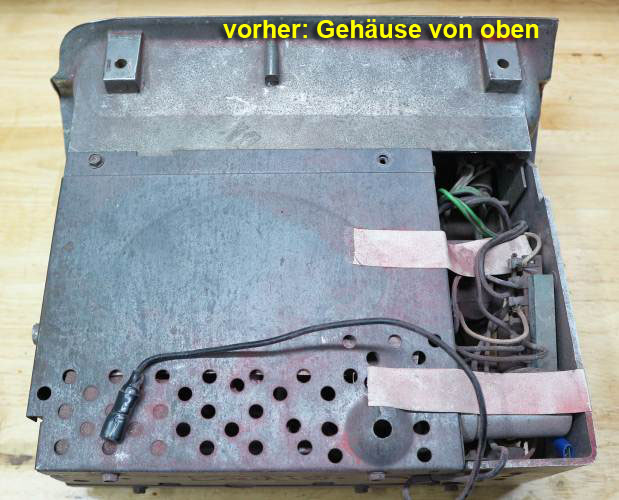

Die Bilder zeigen das Radio nach und vor dem Umbau:

1 / 10

2 / 10

3 / 10

4 / 10

5 / 10

6 / 10

7 / 10

8 / 10

9 / 10

10 / 10

❮❯

Für technisch Interessierte gibt es hier nochmal den Schaltplan zum Download.

Wenn Sie ein wertvolles Röhren-Autoradio besitzen, das Sie restauriert und/oder umgebaut haben möchten, können Sie mich gerne kontaktieren. Wir erarbeiten dann gemeinsam ein Konzept nach Ihren Wünschen.
