Umbau-Beispiel: PHILCO 11, Bj. 1936
Der Eigentümer besitzt einen Ford Model 69 Deluxe Phaeton aus dem Jahr 1936.
Das Fahrzeug wurde original mit einem Radio PHILCO 11 ausgestattet. Dessen
Bedieneinheit besitzt Regler für Lautstärke und Senderwahl und ist in die Fahrzeugkonsole
integriert. Die Verbindung zum Radio wurde mit 2 biegsamen Wellen realisiert.
Das Radio soll nun wieder einen Gebrauchswert erhalten mit folgenden Eigenschaften:
- Spannungsversorgung für 6V Bordspannung, entstört
- Einbau eines UKW-Moduls
- 2 x 18W Stereoverstärker für 2 vordere Lautsprecher (4 Ω)
- DIN-Buchse für einen DAB+-Empfänger, schaltbar mit einem
Tastschalter auf der Radio-Oberseite
- Klangsteller auf der Radio-Oberseite

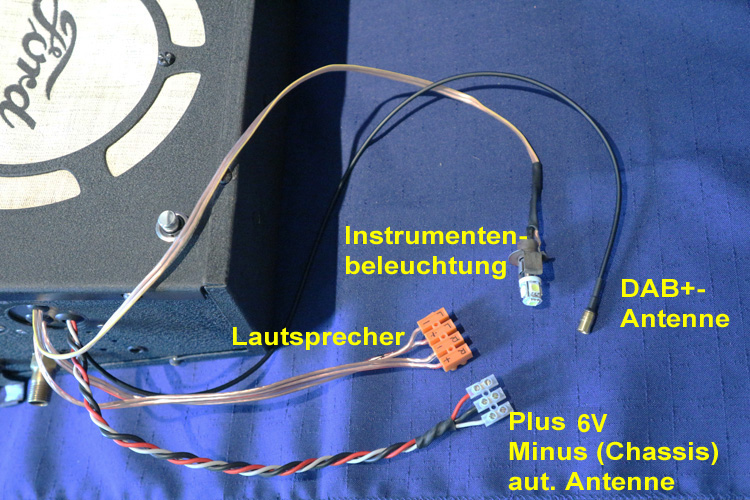

Die Bilder zeigen das Radio vor und nach dem Umbau:
1 / 9
2 / 9
3 / 9
4 / 9
5 / 9
6 / 9
7 / 9
8 / 9
9 / 9
Für technisch Interessierte gibt es hier den
Schaltplan
zum Download.
