UKW-Umbau

Für den Umbau eines historischen, wertvollen Autoradios muss es gute Gründe geben:

• Es kann nur Mittel-, Kurz- und Langwelle empfangen werden.
  Bekanntlich wurden Ende 2015 die letzten MW-Sender in Europa abgeschaltet, somit haben alle Radios, die ohne UKW gebaut wurden, keinen Gebrauchswert mehr!

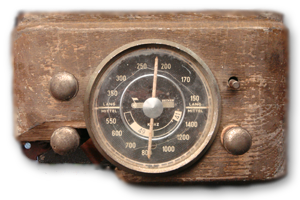

• Die vorhandene Elektronik ist so stark beschädigt, dass eine Reparatur nicht möglich ist
• Klang und Ausgangsleistung sind nicht akzetabel
• Der Eigentümer möchte Musik in hoher Qualität hören
• Externe Tonquellen sollen verwendbar sein

Die alte Röhrentechnik wird durch ein modernes UKW-Modul mit Stereo-Endstufe sowie weiterer Elektronik-Module ersetzt.
Zusätzlich wird das Radio mit einer 3,5mm-Klinkenbuchse ausgestattet, über die z.B. ein Smartphone, MP3-Player, CD-Spieler usw. angeschlossen werden kann (AUX-Eingang) Die Umschaltung zwischen UKW und AUX-Eingang kann z.B. mit dem Wellenbereichsschalter realisiert werden.
Möchte man während der Fahrt Telefongespräche annehmen, kann auch eine Bluetooth-Freisprecheinrichtung eingebaut werden.

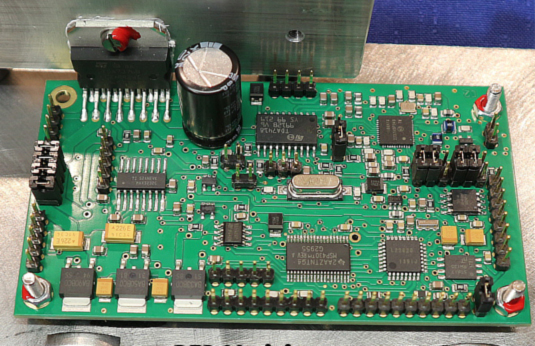

Alle diese Zusatzfunktionen können realisiert werden durch den Anschluß eines DAB+-Empfängers. Dieser sichert zusätzlich noch den Radioempfang, auch wenn in naher Zukunft der analoge UKW-Empfang eingestellt werden sollte.

---

Weitere Vorteile eines Umbaus sind

• der sperrige und recht schwere Umrichter entfällt
• das Gewicht des Radios wird deutlich reduziert
• die Stromaufnahme und Wärmeentwicklung des Radios sind sehr viel geringer als mit der Röhrentechnik

Die Kunst des Umbaus besteht darin,

• die vorhandenen Bedienelemente in ihrer Funktion zu erhalten (außer der Umschaltung der Wellenbereiche)
• die Front des Radios nicht, bzw. nur minimal zu verändern.

Elektronik-Module

Zum Umbau werden für die verschiedenen Funktionen geeignete Elektronik-Module benötigt:

• UKW-Modul, ersetzt die alte Empfangselektronik und den NF-Verstärker.
• Ggf. 2. Leistungsverstärker zur Kompensation der Umgebungsgeräusche, die bei Oldtimern - insbesondere Cabrios - entstehen.
• DC-DC-Wandler zur Umwandlung der Betriebsspannung (12V, 24V oder 6V)
• Modul zur Entstörung der Versorgungsspannung von den Störquellen des Motors.
• Impulsgeber (AD-Wandler) für die Lautstärke- und Klangeinstellung des UKW-Moduls.
• Modul zur Steuerung des automatischen Sendersuchlaufs beim BECKER MEXICO

Kernstück eines Umbaus ist das verwendete UKW-Modul, das den besonderen Ansprüchen im Kraftfahrzeug entsprechen muss. Alle Module, die nicht käuflich zu erwerben sind, müssen notgedrungen selbst entwickelt und gefertigt werden, sei es in Kleinserie oder als Unikat.

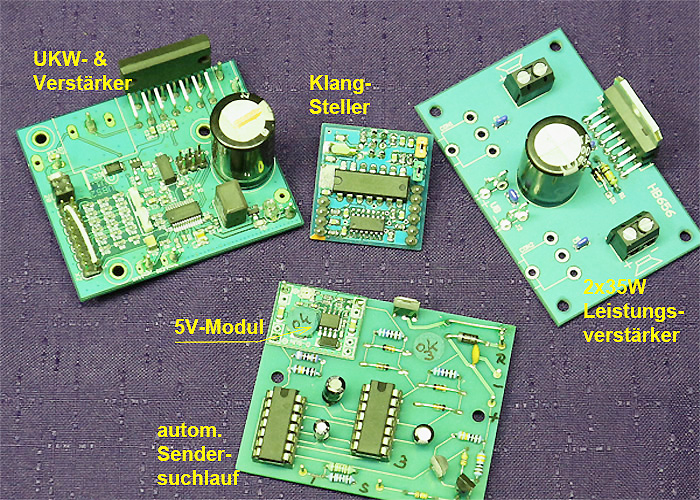

Hier werden einige Module gezeigt:

---
